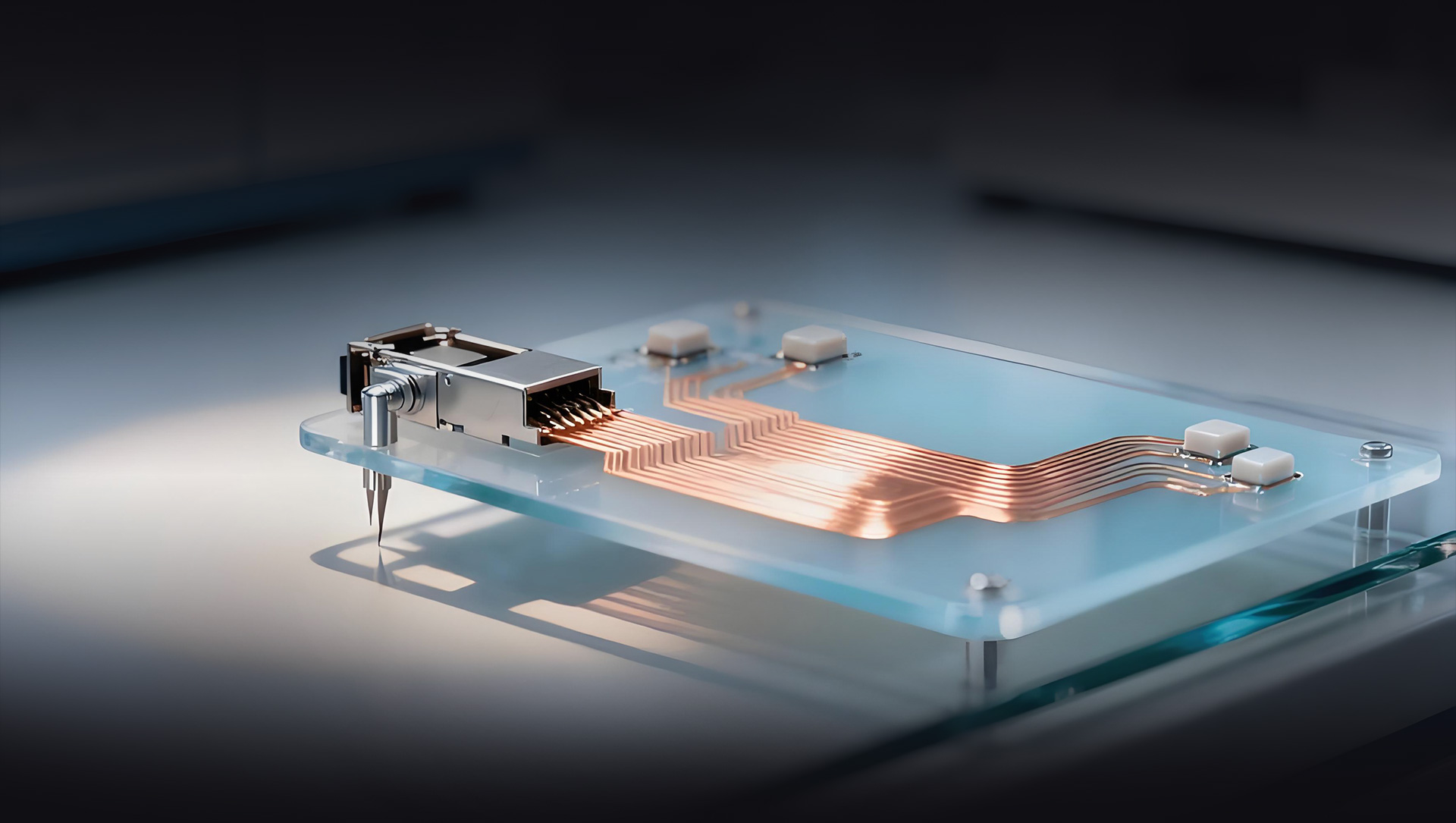

金刚石铜PCB
高速光模块印制电路板

以金刚石铜复合材料作为PCB核心散热层,替代传统FR-4基材,综合热导率达500-1800 W/(m·K)。
埋铜块工艺:在PCB中嵌入金刚石铜散热块
AMB覆铜板:基材采用金刚石,双面覆铜形成三明治结构

金刚石铜PCB

核心价值效果

  • 突破传统PCB散热极限

    普通FR-4基材热导率仅约0.3 W/(m·K),金刚石铜复合材料热导率提升数百倍
  • 简化封装结构

    表层金刚石铜材料热膨胀系数与半导体芯片匹配,省去额外WCu、MoCu、AlN等过渡材料
  • 导热路径更短

    减少界面层数,降低接触热阻,提升半导体器件的散热能力
  • 高频性能保障

    满足400G/800G/1.6T高速信号传输需求,支持224Gbps/Lane速率

核心参数

性能指标

区域参考值

对比传统方案

热导率

450–1000+ W/(m·K)

纯铜约400 W/(m·K),金刚石铜可达其1.5–2.5倍

热扩散系数

极高(>200 mm²/s)

快速响应芯片局部热点温度变化,避免热量淤积

热膨胀系数(CTE)

5–8 ×10⁻⁶/℃(可调)

与硅芯片(~2.6 ppm/K)

GaAs(~5.6 ppm/K)高度匹配,降低热循环应力

电阻率

导体(需绝缘处理)

铜基体导电,需表面镀绝缘层或采用热电分离设计

芯片结温与运行效率

芯片温度降低20–60℃

效率提上1倍以上

性能稳定性倍数提升
